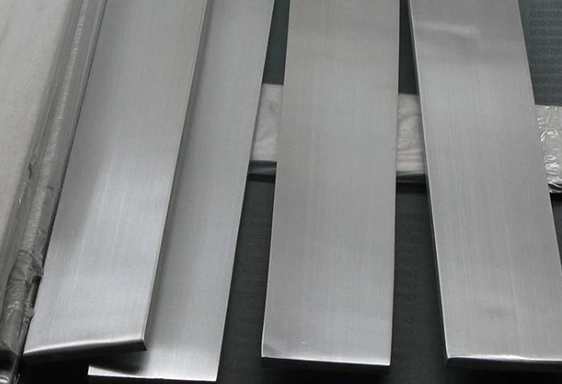

Kalibruotos plieno juostos

Gamybos standartas

EN 10277 h11

Plieno markės

S235JRC+C, C45E+C

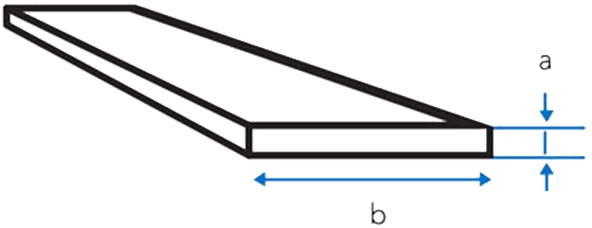

Plotis m.m	Storis, mm / teorinis svoris, kg/m
b	a
	2	3	4	5	6	8	10	12	15	20	25	30	35	40	50
10	0.157	0.236	0.314	0.393	0.47
15	0.236	0.353	0.471	0.59	0.71	0.94	1.18
20	0.314	0.471	0.628	0.79	0.94	1.26	1.57	1.88	2.36
25	0.393	0.589	0.785	0.98	1.18	1.57	1.96	2.36	2.94	3.93
30	0.471	0.707	0.942	1.18	1.41	1.88	2.36	2.83	3.53	4.71
35	0.55	0.824	1.099	1.37	1.65	2.2	2.75	3.3	4.12	5.5
40	0.628	0.942	1.256	1.57	1.88	2.51	3.14	3.77	4.71	6.28	7.85	9.42
45	0.707	1.06	1.413	1.77	2.12	2.83	3.53	4.24	5.3	7.07	8.83	10.6
50	0.785	1.178	1.57	1.96	2.36	3.14	3.93	4.71	5.89	7.85	9.81	11.78	13.74	15.7
60		1.413	1.884	2.36	2.83	3.77	4.71	5.65	7.07	9.42	11.78	14.13	16.49	18.84	23.55
70		1.649	2.198	2.75	3.3	4.4	5.5	6.6	8.24	10.99	13.74	16.49	19.23	21.98	27.48
80		1.884	2.512	3.14	3.77	5.02	6.28	7.54	9.42	12.56	15.7	18.84	21.98	25.12	31.4
90		2.12	2.826	3.53	4.24	5.65	7.07	8.48	10.6	14.13	17.66	21.2	24.73	28.26	35.32
100		2.355	3.14	3.93	4.71	6.28	7.85	9.42	11.77	15.7	19.63	23.55	27.48	31.4	39.26
120			3.768	4.71	5.65	7.54	9.42	11.3	14.13	18.84	23.55	28.26	32.97	37.68	47.1
