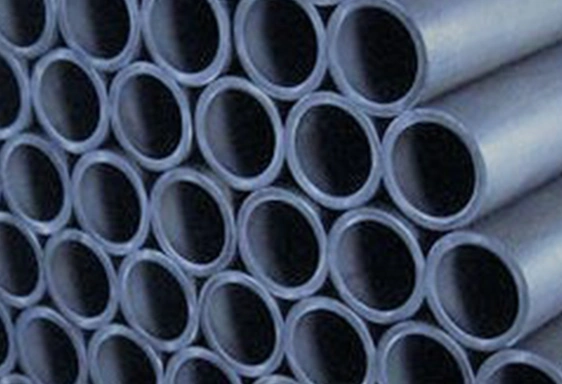

Konstrukciniai vamzdžiai (d nuo 101.6)

Gamybos standartas

EN 10219

Plieno markės

S235JRH, S355J2H

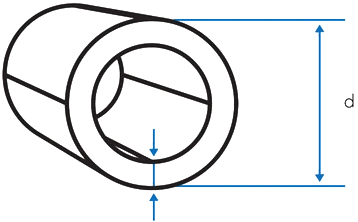

Išorinis diametras, mm	Sienelės storis, mm / teorinis svoris, kg/m
d	t
	2	2.5	2,6	2.9	3	3.2	3.6	4	4.5	5	6	8	10	12	14	16
101.6	4.91	6.11	6.35	7.06	7.29	7.76	8.7	9.63	10.78	11.91	14.14	18.47	22.59	26.51
108	5.23	6.5		7.52	7.77	8.27	9.27	10.26	11.49	12.7	15.09	19.73	24.17	28.41
114.3	5.54	6.89	7.16	7.97	8.23	8.77	9.83	10.88	12.18	13.48	16.02	20.97	25.72	30.27
121	5.87	7.31			8.73			11.54		14.3	17.02	22.29	27.37	32.26
127	6.17	7.68			9.17	9.77	10.95	12.13	13.59	15.04	17.9	23.48	28.85	34.03
133	6.46	8.05			9.62	10.24	11.49	12.72	14.26	15.78	18.79	24.66	30.33
139.7					10.11			13.39	15	16.61	19.78	25.98	31.98	37.79
150	7.3				10.88			14.4	17.88
152.4		9.24			11.05			14.64		18.17	21.66	28.49	35.12	41.55
159	7.74	9.65	10.03		11.54		13.8	15.29	17.14	18.99	22.64	29.79	36.74
168.3					12.23		14.62	16.21	18.18	20.13	24.01	31.62	39.04	46.25
177.8					12.93			17.14		21.31	25.42	33.5	41.38	49.06
193.7					14.11		16.88	18.71	21	23.27	27.77	36.63	45.3	53.77
200	9.77				14.57			19.33		24.04	28.7
219.1					15.99		19.13	21.22	23.81	26.4	31.53	41.65	51.56	61.29
244.5							23.72			29.53		46.66	57.83			90.16
250	12.23				18.27
273					19.97			26.53	29.8	33.04	39.51	52.28	64.86	77.24		101.4
300	14.7	21.97
323.9								31.55		39.32	47.04	62.32	77.41	92.3		121.49
355.6										43.23	51.73	68.57	85.22	101.68		133.99
406.4											59.24	78.6	97.75	116.71		154.04
457											66.73	88.58	110.23	131.68		174
508											74.28	98.64	122.81	146.78	170.55	194.12
559											81.82	108.7	135.38	161.78	188.16	214.25
609,6											89.37	118.76	147.96	176.96	205.76	234.37
