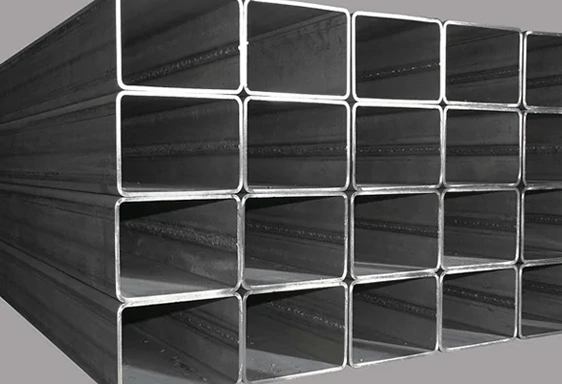

Kvadratiniai ir stačiakampiai vamzdžiai (plotis nuo 50)

Gamybos standartas

EN10219

Plieno markės

S235JRH, S355J2H

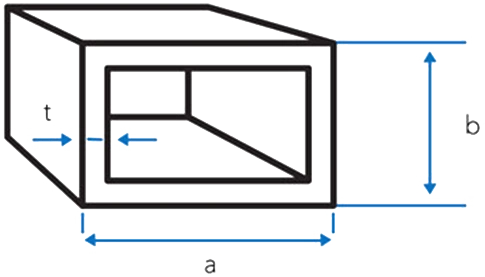

Matmenys, mm	Sienelės storis, mm / teorinis svoris, kg/m
a x b	t
	1.5	2	2.5	3	4	5	6	8	10
50 x 10	1.3	1.68
50 x 15	1.41	1.915
50 x 20	1.53	1.99	2.42	2.83
50 x 25	1.65	2.15	2.62	3.07
50 x 30	1.77	2.31	2.82	3.3	4.2
50 x 35	1.89	2.46		3.54
50 x 40	2	2.62	3.21	3.77	4.83
50 x 50	2.24	2.93	3.6	4.25	5.45	6.56	7.56	8.83
55 x 55		3.25		4.72
60 x 10	1.53	1.99
60 x 15	1.65	2.15
60 x 20	1.77	2.31	2.82	3.3
60 x 30	2	2.62	3.21	3.77	4.83
60 x 35		2.78
60 x 40	2.24	2.93	3.6	4.25	5.45	6.56	7.56
60 x 50		3.25	3.99	4.72	6.08	7.34
60 x 60	2.71	3.56	4.39	5.19	6.71	8.13	9.45	11.3	15.7
70 x 20	2	2.62	3.21	3.77
70 x 30	2.24	2.93	3.6	4.25	5.45
70 x 35	2.36	3.09	3.8	4.48
70 x 40	2.47	3.25	3.99	4.72	6.08	7.34	9.23
70 x 50		3.56	4.39	5.19	6.71	8.13	9.45
70 x 60		3.88	4.78	5.66	7.34	8.91
70 x 70	3.18	4.19	5.17	6.13	7.97	9.7	11.3	13.8	16.1
75 x 75		4.5	5.56	6.6	8.59	10.5
80 x 20	2.24	2.93		4.25
80 x 30	2.47	3.25	3.99	4.72	6.08
80 x 40	2.71	3.56	4.39	5.19	6.71	8.13	9.45	11.3
80 x 50		3.88	4.78	5.66	7.34	8.91	10.4
80 x 60	3.18	4.19	5.17	6.13	7.97	9.7	11.3	13.8
80 x 80	3.65	4.82	5.96	7.07	9.22	11.3	13.2	16.4	19.3
90 x 30		3.56	4.39	5.19	6.71	8.13
90 x 40						8.91
90 x 50		4.19	5.17	6.13	7.97	9.7	11.3
90 x 60						10.5
90 x 70		4.82	5.96	7.07	9.22	11.3
90 x 90		5.45		8.01	10.5	12.8	15.1	18.9
