Profiliniai vamzdžiai – kvadratiniai ir stačiakampiai – yra bene universaliausia metalo konstrukcijų medžiaga. Iš jų gaminami rėmai, tvoros, stelažai, angarai, priekabos ir baldai. Tačiau užsakant dažniausiai kyla tas pats klausimas: kokių matmenų ir kokio sienelės storio vamzdžio reikia?
Kaip skaitomi matmenys

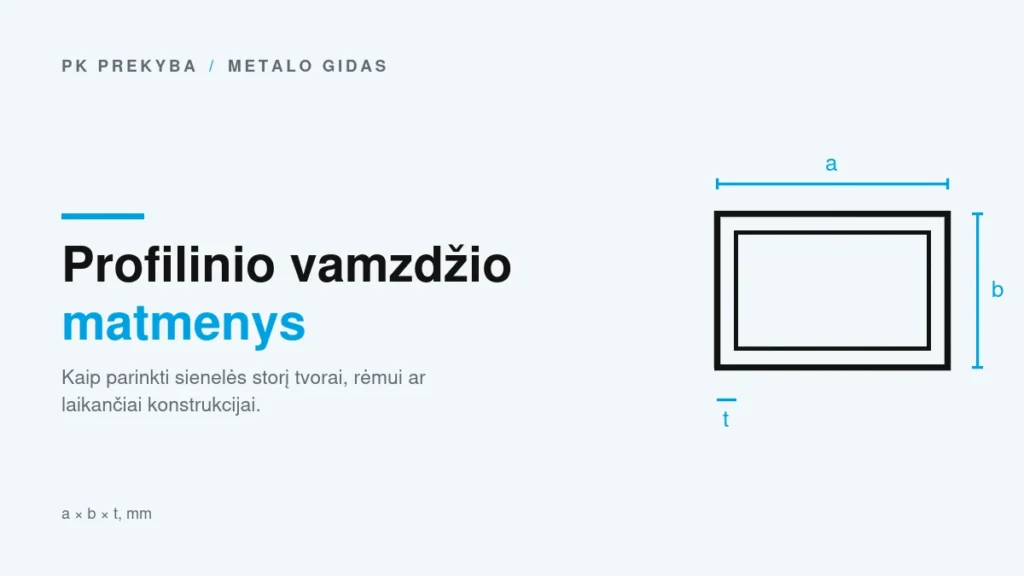

Profilinio vamzdžio matmenys užrašomi trimis skaičiais: a × b × t.
- a – profilio plotis milimetrais;
- b – profilio aukštis milimetrais;
- t – sienelės storis milimetrais.
Pavyzdžiui, 40 × 20 × 2 reiškia stačiakampį vamzdį, kurio skerspjūvis 40 × 20 mm, o sienelė 2 mm storio. Kai a ir b sutampa – tarkim, 40 × 40 × 2 – vamzdis yra kvadratinis.
Ketvirtas dydis, kurio lentelėse dažnai ieškoma, yra teorinis svoris kilogramais metrui. Jis leidžia iš karto suskaičiuoti užsakymo masę ir įvertinti, ar konstrukciją pakels turima technika.
Nuo ko priklauso pasirinkimas
Renkantis profilį svarbūs trys dalykai.
1. Apkrova ir tarpatramis
Kuo didesnis atstumas tarp atramų ir kuo sunkesnė apkrova, tuo didesnio skerspjūvio reikia. Svarbu žinoti, kad stačiakampio profilio standumas priklauso nuo krypties: 40 × 20 vamzdis, pastatytas „ant briaunos“, laiko gerokai daugiau nei paguldytas plokščiąja puse. Todėl projektuojant reikia žiūrėti ne tik matmenis, bet ir profilio orientaciją.
2. Sienelės storis
Storesnė sienelė didina laikomąją galią ir atsparumą įlenkimui, bet kartu didina svorį ir kainą. Praktikoje storis dažniau parenkamas ne pagal apkrovą, o pagal tai, kas su profiliu bus daroma: plonasieniai profiliai lengviau deformuojasi suvirinant, o į plonesnę nei maždaug 2 mm sienelę sunku patikimai įsukti sriegį.
3. Aplinka
Lauke stovinčiai konstrukcijai korozija „suvalgo“ dalį sienelės per eksploatacijos laiką. Todėl lauko projektams dažnai imamas vienu laipteliu storesnis profilis arba renkamasi cinkuotas variantas.
Nuo ko pradėti praktiškai
Toliau – orientaciniai dydžiai, nuo kurių dažniausiai pradedama rinktis. Tai ne skaičiavimas, o atskaitos taškas pokalbiui:
- Lengvos konstrukcijos, baldai, rėmeliai – nuo 15 × 15 iki 40 × 40 mm, sienelė 1,5–2 mm.
- Tvoros ir vartai – 40 × 40 arba 60 × 40 mm stulpams, plonesni profiliai užpildui.
- Stelažai ir dirbtuvių įranga – 50 × 50 ir 60 × 60 mm, sienelė 2–3 mm.
- Angarai, laikančiosios konstrukcijos – nuo 100 × 100 mm ir daugiau, sienelė nuo 3 mm.
Laikančiosioms konstrukcijoms skerspjūvį privalo paskaičiuoti konstruktorius. Šie dydžiai padeda susigaudyti asortimente, bet nepakeičia projekto.
Standartai ir plieno markės
Mūsų tiekiami profiliniai vamzdžiai gaminami pagal EN 10219 – šaltai formuotų suvirintų konstrukcinių tuščiavidurių profilių standartą. Storasieniams ir karštai formuotiems profiliams taikomas EN 10210, o kalibruotiems – EN 10305. Įprastos plieno markės – S235JRH ir S355J2H.
Jei nesate tikri, kurios markės reikia, pravers mūsų straipsnis S235JR ar S355J2: kurią plieno markę rinktis.
Ką turime sandėlyje
PK Prekyba sandėlyje laiko kvadratinius ir stačiakampius vamzdžius nuo 15 × 15 mm iki 400 × 200 mm, sienelės storis nuo 1,5 iki 20 mm. Asortimentas suskirstytas pagal profilio plotį:
- nuo 15 mm – lengvoms konstrukcijoms;
- nuo 50 mm – universalus dydis rėmams ir tvoroms;
- nuo 100 mm – laikančiosioms konstrukcijoms;
- nuo 180 mm – didelėms apkrovoms ir pramoniniams rėmams.
Kiekvieno gaminio puslapyje rasite pilną matmenų lentelę su teoriniu svoriu. Visus profilius pjaustome pagal jūsų matmenis, todėl į objektą atkeliauja jau paruošta medžiaga.
Reikia pagalbos parenkant? Susisiekite ir nurodykite, ką statote – pasiūlysime tinkamą profilį.
